2010年上海世博会浦东场地公共空间设计

林选泉 刘月琴发表于《建筑学报》2010/07上海世博会辑


建设单位:上海世博会事务协调局

建设地点:世博会浦东园区

设计时间:2008年6月-2010年4月

竣工时间:2010年4月20日

地块面积:842000 m2

工程规模:506000 m2

投资额度:2.5亿元

项目支撑:上海世博会(浦东园区)场地设计(国际竞标第一名中选方案)

上海世博会浦东临时展馆及配套设施项目景观设计(第一名中标)

设计单位:林选泉景观规划设计研究室

主持主创:林选泉、刘月琴

设计团队:林选泉团队

所获奖项:2009年度全国优秀城乡规划设计奖三等奖

第七届上海国际青年建筑师设计作品展一等奖

2009年上海市建筑学会第三届建筑创作奖佳作奖(相当二等奖)

2009度上海市优秀城乡规划设计二等奖

场地摄影:林选泉

1. 世博会浦东场地公共空间设计范畴

上海世博会浦东场地公共空间设计是以参展国家为主体,在项目主体多,设施种类多,边界不稳定的条件下进行的一项复杂的综合性设计研究工作。



项目包括浦东围栏区(2.39平方公里)内240多个外国国家馆、国际组织馆展区内所有的广场体系、绿地体系、高架体系、配套设施体系等,最具关键和典型的是ABC三片区内的11个地块场地设计(A02、A03、B02、B03、C04、C05、C06、C07、C08、C09、C10),地块总面积84.2万平方米其中外部空间面积50.6万平方米。11个地块场地的成功设计与落地对整个世博园区场地公共空间具有典型的样板意义。


图1 图2

2. 世博会场地公共空间设计理念

从物质空间实体结构而言,假如这些展馆建筑是“图”,那么外部公共空间就是“底”。

由于展馆和配套设施等建筑的面积是有限的,据测算容纳的人数大概在10多万人左右,当遇到高峰日客流量为60万人次时外部空间成为承担主要人流的 “容器”。从这个意义上说,此次世博也是一次“室外世博会”,面对人流巨大、天气恶劣、地块临时等多重问题挑战,世博公共空间设计根本上要提高人性化服务水平,这就需要合理有序的设计与布局配套设施,包括四大建筑设施:餐饮、购物、功能和援助;五大人性化设施:厕所、遮阳、降温、直饮水、坐凳,以及对演艺空间、夜景照明、标识导向、预约机、信息与电话亭、银亭、可乐伊利售卖点、吸烟区、灭蚊灯、广播与监控、信息发布等30多项配套设施。

在此满足这些配套设施基础上为展馆提供室外展示、小型演出、游人的休闲活动、排队等候以及人流疏散等空间功能需求,同时进行合理高效的人流组织,将高密度人流在高温等恶劣气候以及有限的室外空间条件下的被动等待变成积极的参观游览,将“等候”、“参观”和“互动”、“游览”成为室外空间的主体行为。

因为当展览不再仅仅是“展品”同时也是文化与城市生活理念碰撞的时候,就不仅要重视室内的展示空间,更需要营造一个快乐交流、体验互动、文化多元的世博公共空间。

3. 世博公共空间整体布局与结构

对于广场与绿地两个系统,广场空间布局采用“方正、秩序” 格局,而绿地空间布局呈“曲线、自然”格局,两者在对比中形成呼应。


图3图4

在此基础上广场体系按照功能要求,划分为:交通性空间,过渡性空间,广场核心空间,遮荫休憩空间,演艺空间以及部分展馆的室外展示和等候空间。

“广场核心与演艺空间”包括主题广场与组级广场,内有演艺空间和观演空间是人流集聚重要公共空间,同时广场边缘区域结合遮阳降温设置集中休憩区。“交通性空间”包括高架步道和将参观者进出广场且与高架、道路、相邻地块进行连接的线性交通性空间,采用导向性较强的线性铺装纹理。“过渡性空间”是联系各空间的主要界面与基底,人流密度相对较低。形式上采用6m*6m灰调网格状,目的是形成秩序的空间结构,具有方向感便于引导人流;融合形态各异的展馆同时便于整合各种设施布点要求。

人流可以短暂停留与休息的楔形绿地则通过“水墨,自然”的概念,呼应滨江绿地的“滩”和“扇”,形成“曲”中有直的空间。功能上,“曲”的绿地利于营造富于变化、以小见大的空间且满足人的驻足停留。直的“植物通廊”既保证风道和视线的通透、同时又能利于疏散东西向的展馆之间人流。

图5

4.上海世博会广场系统

广场系统设计整体上以网格的形式吻合城市肌理,形成方正、秩序的空间结构和明确的方向感,适应世博会高密度人流,同时与曲线、自然的楔形绿地对比达到世博场地空间的和谐统一。

4.1广场系统类型与内容

根据广场空间的不同功能和景观特征,将广场分为五大洲主题广场、展会广场、高架和出入口广场四大类型,同时依托广场体系建立“区—片—组—团”服务设施分级网络。240多个外国国家馆、国际组织馆展区内广场主要包括了主题广场和展会广场,这两类广场是广场系统的核心与重点。

广场设计中,通过对展馆空间单元形态的调整达到广场空间形态的合理布局,以“街区空间”的建构与演绎来传达“从布景舞台到未来生活”理念,以定期文艺演出结合广场中设置的“主题体验单元”和不同主题文化的演绎来实现“多元体验的上海世博会公共空间”。

4.2世博会五大洲主题广场

世博园240多个外国国家馆依据所在洲的地理位置聚集分布,每个洲都有自己的主题广场。世博是一次盛大的全球聚会,多元文化交融需要文化主题的演绎,而空间载体集中体现在五个主题广场:为亚洲、大洋洲、欧洲、美洲和非洲。



4.2.1主题广场五大洲文化演绎

文化是什么?

广义上,文化是人类社会——历史生活的全部内容,狭义上,文化指一切涉及精神创造领域的文化现象。世博场地11地块设计分别体现亚洲、欧洲、非洲、美洲、大洋洲的文化特色和环境氛围,设计对各大洲最直接的印象元素进行抽取,试图归纳各广场对应的最切合的设计语汇。当然,印象元素的范围不局限于景观层面的自然、人文范畴,还包括历史、文化印记、偏好、性格特征等多个方面。

由于每个人对文化的理解不同,同时从抽象的文化理念到景观的空间载体的表达更具有难度。最终通过文献、问卷等途径,确定选取自然环境元素与空间的文化意向元素来表达五大洲文化,提取“大洲的性格、自然环境、材料与植物、色彩”这5大元素进行空间载体表达。

五大洲

大洲性格

自然元素

材料

植物

色彩

亚洲

内敛含蓄

河流

竹子

竹子

红色

欧洲

理性秩序

平原

石头

鲜花

灰色

美洲

自由包容

雨林湖泊

木材

大王椰子

绿色

非洲

热情奔放

沙漠绿洲

黄沙

加拿利海枣

黄色

大洋洲

温婉宁静

海洋岛屿

红石

华盛顿棕榈

蓝色

亚洲广场用“水墨“元素形成黑白灰空间,用“竹阵、竹伞”构成内敛含蓄的东方空间体验。

大洋洲广场让自由曲线形成“海洋岛屿”,描绘出一幅温婉宁静的土地画面。

欧洲广场提取了拥有欧洲客厅之称的“圣马可广场”线条形成秩序严谨的空间感受。

美洲广场上生长出热带雨林里的苍天大树,这抹浓绿与自由包容的文化共生。

非洲广场以“撒哈拉之眼”和“沙漠绿洲”为元素,用黄色和斑纹与的非洲馆立面呼应,释放出热情奔放。

图6图7图8图9 图10图11图12图13图14图15

4.2.2融入体验单元

在五大主题广场内的核心空间设置“体验单元”,面积约几十平方米,以不影响广场交通为准。体验单元形式统一中有变化,纹理和材质呼应大洲印象。内容可以代表五大洲特色,体验形式可以结合虚拟现实、多媒体技术和高科技互动技术,让观者从五感上全方位得到体验,实现展馆活动的室外互动。

图16图17图18图19

4.2.3设置演艺舞台

在五大洲广场以及组级广场设置表演舞台,同时在一些外国国家自建馆外开辟国家的户外展示空间,以184天每天平均3场表演估计,世博期间约有2万场的演出,每天吸引观众超过20万人。演艺内容以展示主题风情歌舞活动以及户外音乐会和演唱会为主,以及小型的文化演艺活动,缓解馆内人流压力,实现展示空间向交流空间的转变。

同时从人机行为学原理出发合理划分观演区,舞台分为:中心式舞台和背景式舞台。观演区的设定兼顾到人群在展馆排队等候区的人群可以观看演出,并且从观众的可能行为和观赏视线出发,将观演区划分为从舞台往外依此为“控制区”和“最适区”。

图20图21

4.3.展会广场

展会广场是展馆之间和展区之间的室外广场空间,主要为世博园内各展馆区提供室外展示、小型演出、游人休闲活动、排队等候及人流疏散的场地空间。缓解展馆内人流压力,同时体验城市生活。

图22图23 图24图25图26图27图28 图29

除了世界5大洲主题广场外,20几个不等的展会广场遍布于240多个外国国家馆、国际组织馆展区外,是广场系统中的重点。

4.4.科学布局空间与设施

回归理性,各主题与展会广场必须合理安排餐饮、购物、功能援助等配套设施,梳理演艺、休闲、聚散空间关系,组织人流、货运交通线路并为观演、转播等预留面积。

考虑永久、临时与垂直绿化的结合布置。同时保证遮阳、坐凳、饮水、厕位数等30多专项指标的落实。

------------------------------------------------

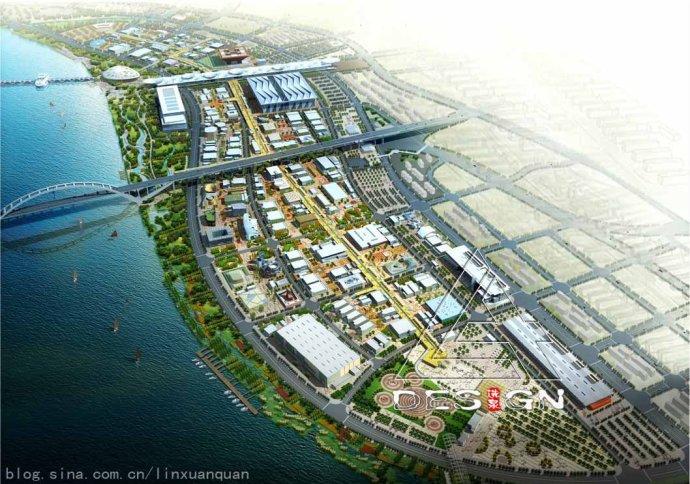

图1 上海世博会浦东场地设计鸟瞰效果

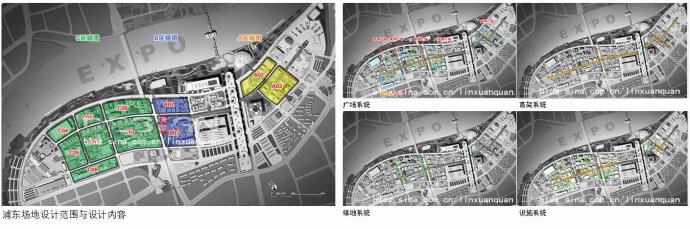

图2上海世博会浦东场地设计范围与设计内容

图3 上海世博会浦东场地设计总平面

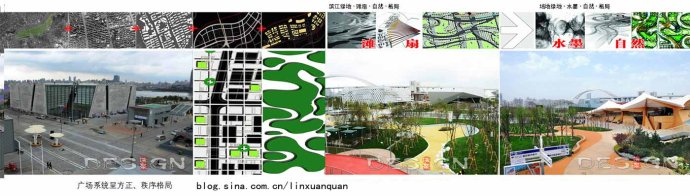

图4 上海世博会广场系统呈方正、秩序格局

上海世博会绿地系统呈曲线、自然格局

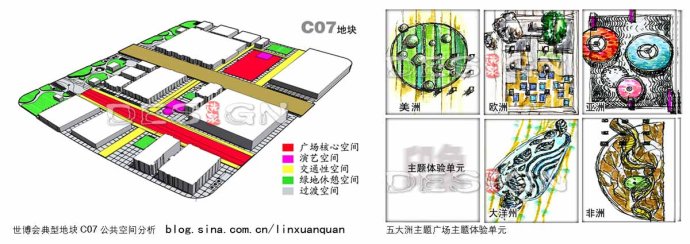

图5世博会典型地块C07公共空间分析

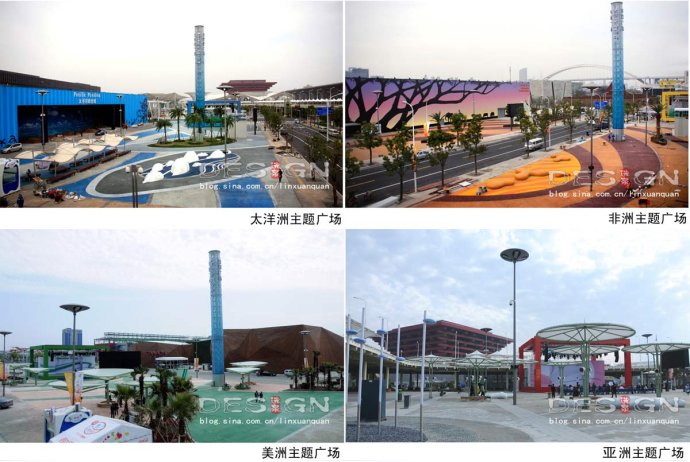

图6上海世博会亚洲主题广场不同视角效果

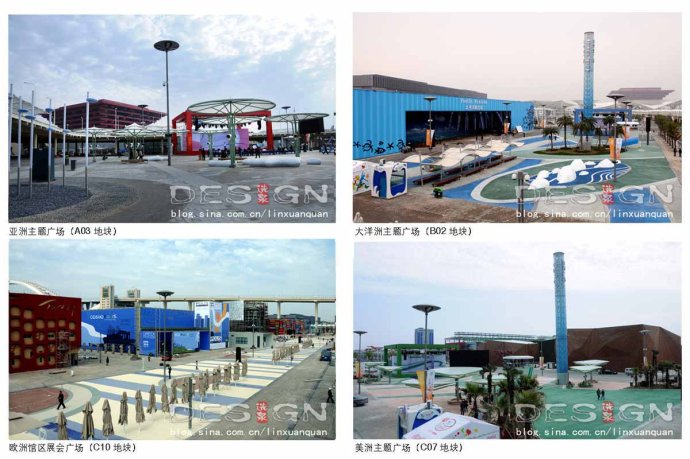

图7上海世博会亚洲主题广场实景(A03地块)

图8上海世博会大洋洲主题广场不同视角效果

图9上海世博会大洋洲主题广场实景(B02地块)

图10上海世博会欧洲主题广场不同视角效果

图11上海世博会欧洲主题广场实景(C10地块)

图12上海世博会美洲主题广场不同视角效果

图13上海世博会美洲主题广场实景(C07地块)

图14 上海世博会非洲主题广场不同视角效果

图15 上海世博会非洲主题广场实景(C05地块)

图16 上海世博会五大洲主题广场主题体验单元

图17 上海世博会亚洲主题广场主题体验单元太极鱼

图18 上海世博会大洋洲主题广场主题体验单元海贝

图19 上海世博会非洲主题广场主题体验单元沙石

图20 上海世博会主题广场舞台

图21 上海世博会展会广场舞台

图22 上海世博会西亚馆区展会广场(A03地块)

图23上海世博会中国馆后花园台湾馆展会广场实景(B02地块)

图24上海世博会东南亚馆区展会广场(B03地块)

图25上海世博会欧洲馆区展会广场(C06地块)

图26上海世博会欧洲馆区展会广场(C09地块)

图27上海世博会欧洲馆区展会广场(C07地块)

图28上海世博会美洲馆区展会广场(C08地块)

图29上海世博会欧洲馆区展会广场(C10地块)


-------- ---------
